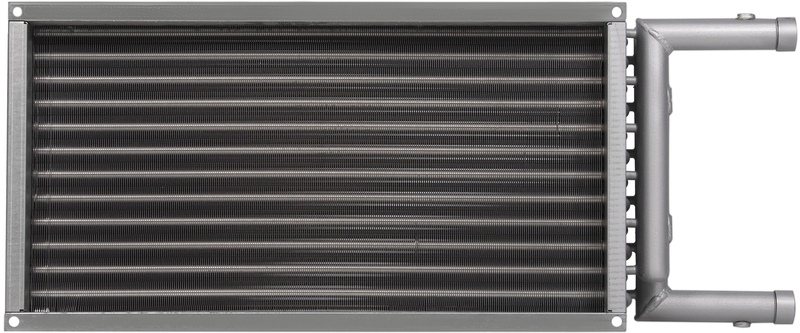

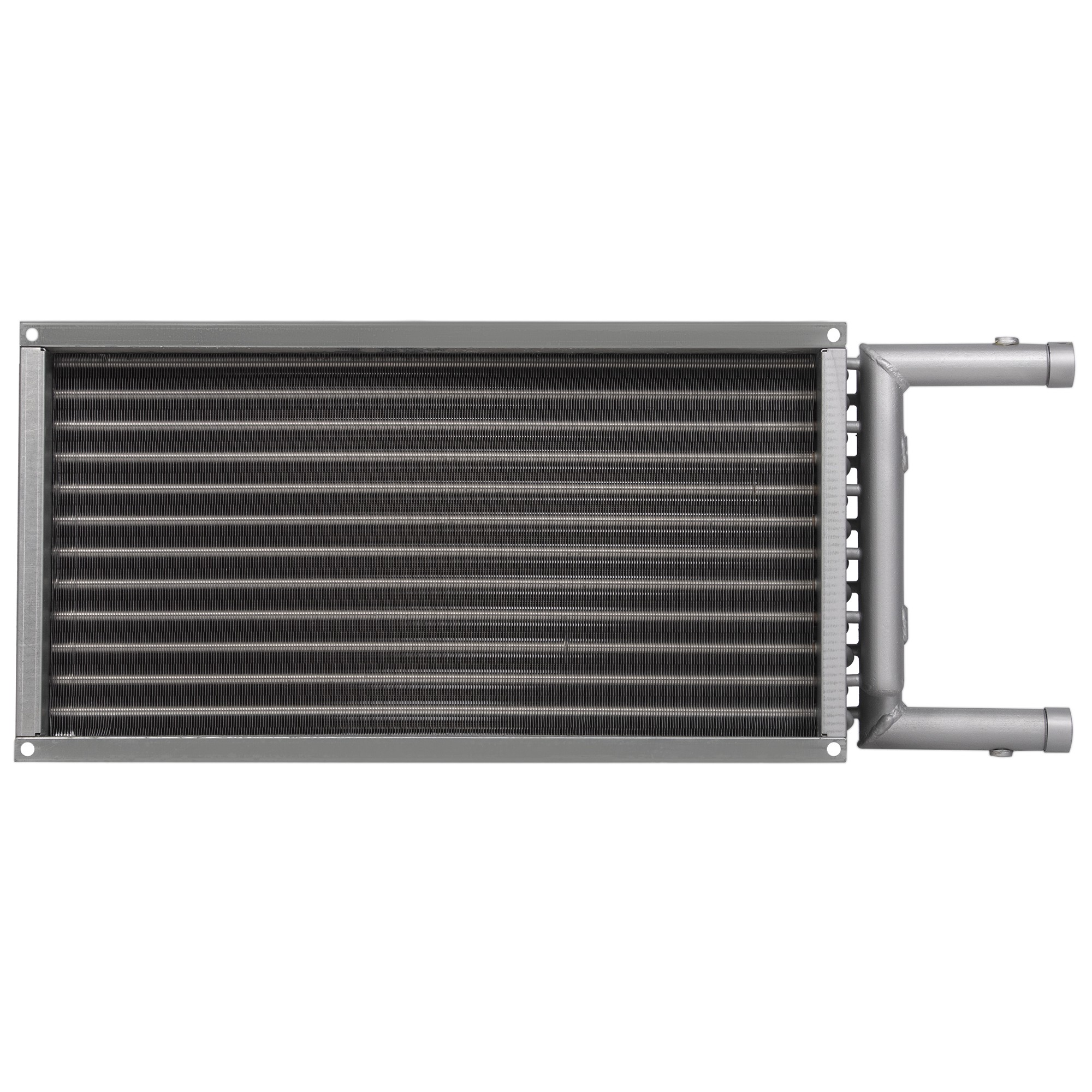

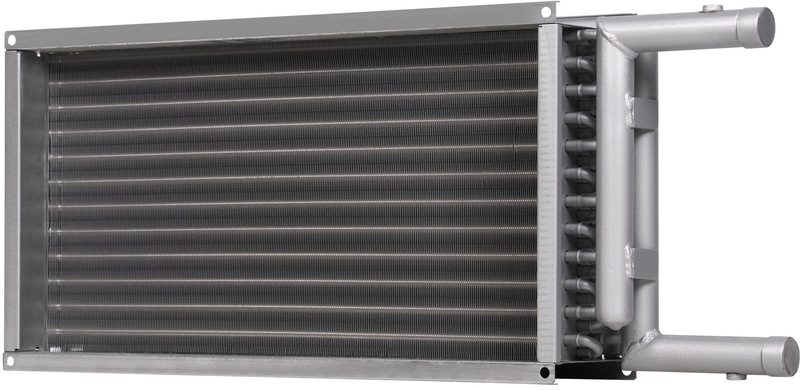

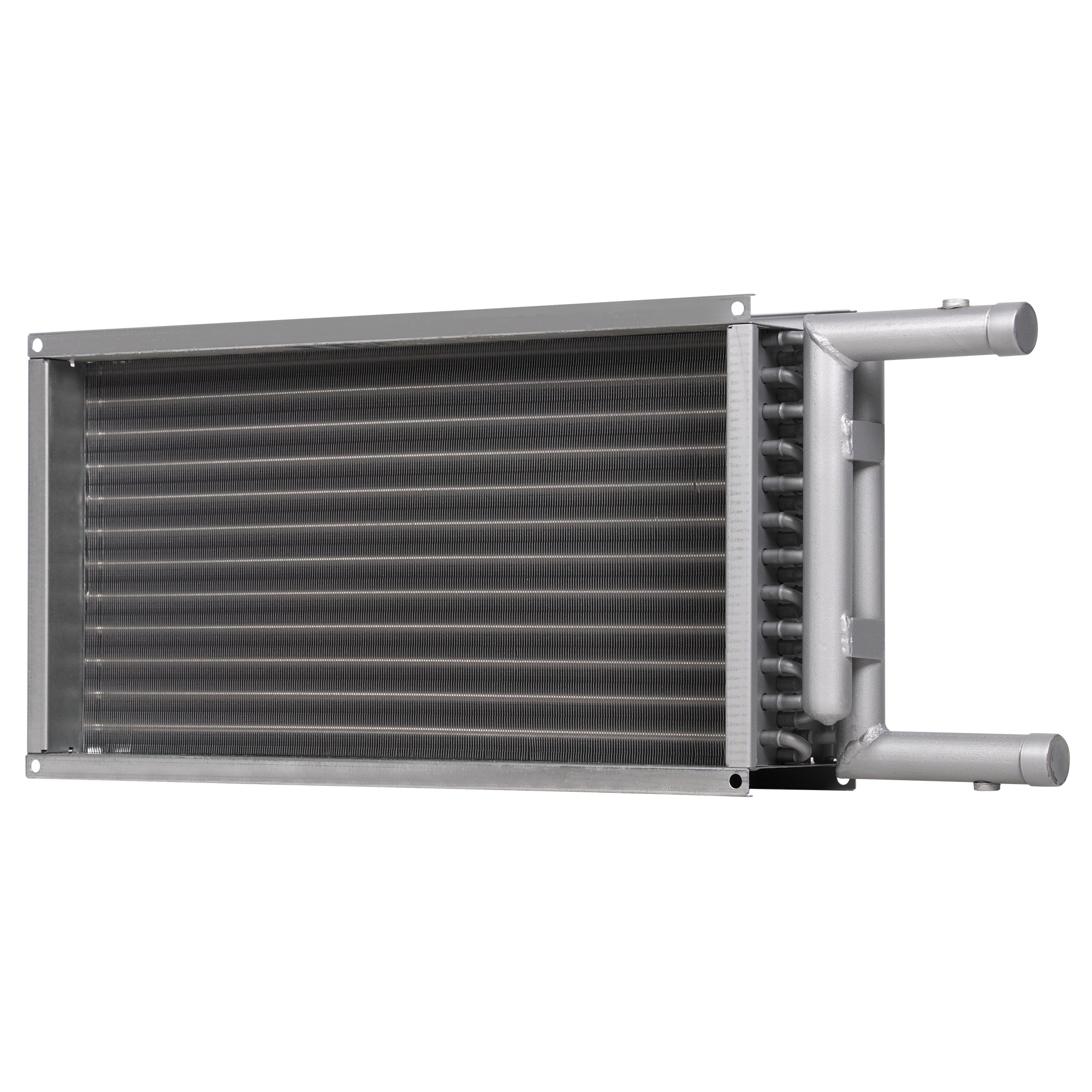

Водяной нагреватель для прямоугольных каналов SHUFT WHR 400*200-3
Описание
Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.

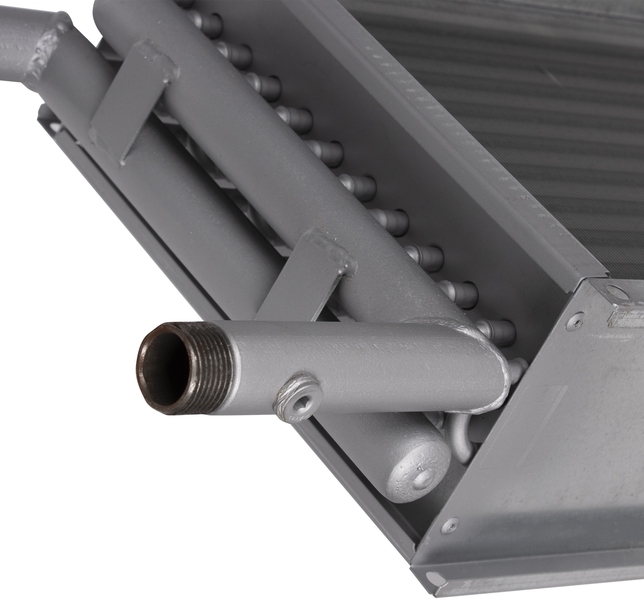

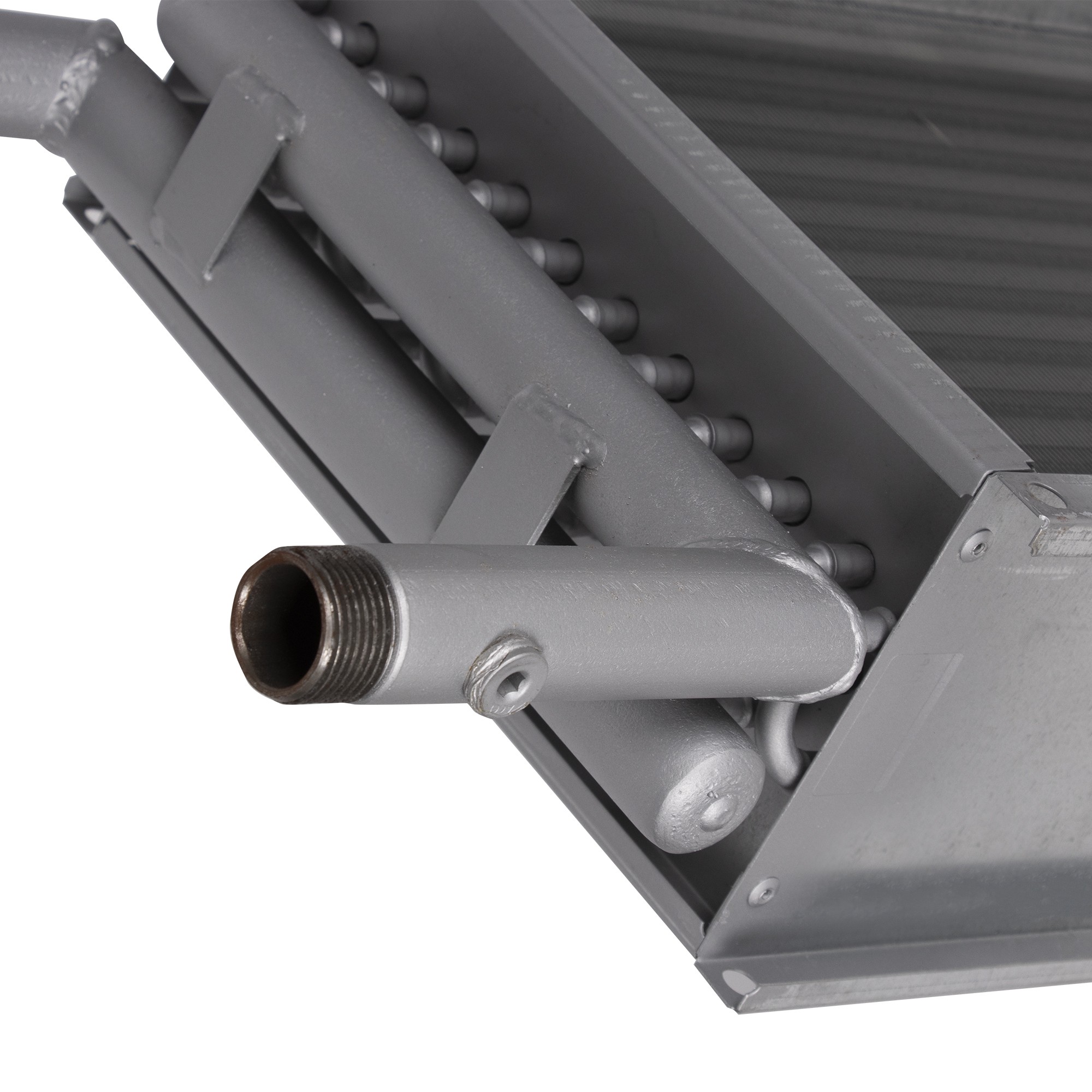

Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
| Применение и соответствие | Нагрев воздуха в системах вентиляции и воздушного отопления |
| Мин. расход воздуха | 400 |
| Шаг оребрения теплообменника | 2.1 |
| Вес товара с упаковкой (брутто) | 5.36 |
| Тип теплоносителя | Вода |
| Высота упаковки товара | 15 |
| Посадочный размер вентиляционного канала | 400*200 |
| Глубина упаковки товара | 24.5 |
| Каплеуловитель | Нет |
| Цвет корпуса | Серый |
| Макс. расход воздуха | 1000 |
| Ширина упаковки товара | 62 |
| Бренд | SHUFT |
| Тип нагревательного элемента | Медно-алюминиевый теплообменник с механически расширенными трубами |
| Вход/выход теплообменника | 1 (внешняя) |
| Гарантийный срок | 12 мес |
| Серия | WHR |
| Высота товара | 14 |
| Отвод конденсата | Нет |
| Макс. потребляемая мощность, кВт | 24.62 |
| Хладагент | Нет |
| Глубина товара | 54 |
| Срок службы | 10 лет |
| Регулировка скорости вращения вентилятора | Нет |
| Ширина товара | 24 |
| Макс. температура жидкости | 150 |
| Архивная модель | Нет |
| Количество в упаковке | 1 |
| Регулировка температуры | Да (при использовании терморегулятора) |
| Расход воды | 1,01 |
| Вес товара (нетто) | 4.82 |
| Макс. потребляемая мощность, Вт | 24.62 |
| Вид аксессуара | Нагреватель водяной |
| Вариант размещения | Вертикальное/Горизонтальное |
| Материал теплообменника | Медно-алюминиевый |
| Пульт управления в комплекте | Нет |
| Защита от замерзания | Нет |
| Материал корпуса | Оцинкованная сталь |
| Внутренний объем | 1.1 |
| Защита от перегрева | Да |
| Мощность нагревателя | 24.3 |
| Область применения | Полупромышленное оборудование |
| Вид канала | Прямоугольный |
| Тип сечения | Прямоугольное |
| Страна производства | РОССИЯ |
| Резьба присоединения | 1 (внешняя) |
